От архитектуры и конструкций до водоотведения и электроснабжения — все разделы здания школы на 13 тыс. кв. м были созданы на одной отечественной платформе. Раньше для проектирования школы аналогичного масштаба институту «Кузбасспроект» требовался целый набор ПО: ArchiCAD, Revit, AutoCAD. В 2024 году институт поставил амбициозную цель: создать полную цифровую информационную модель (ЦИМ) нового здания исключительно в экосистеме nanoCAD, решения которой имеют схожий интерфейс и единый принцип выпуска документации, а также пройти с ЦИМ государственную экспертизу. Вывод специалистов по результатам «пилота»: линейка nanoCAD сформировала набор инструментов, позволяющих реализовать большую часть проекта на единой платформе.
Внедрять новые процедуры работы «Кузбасспроект» планировала на конкретном объекте – общеобразовательной школе на 1100 учащихся в г. Кемерово, трехэтажном здании на 13 тыс. квадратных метров. В 2021 году компания спроектировала аналогичное здание, оно было построено в городе Юрга. Этот масштабный проект был признан успешным и включен в реестр эффективной проектной документации. Однако изначально при работе над школой использовались ArchiCAD для раздела «Архитектурные решения», Revit для раздела «Отопления, вентиляция, кондиционирование», AutoCAD для остальных марок и разделов.
В 2024 году компании нужно было решить аналогичную задачу, но с учетом новых требований. Проектировщикам предстояло:
- создать цифровую информационную модель, используя исключительно отечественный софт;
- отказаться от разрозненных решений, вести проект на одной платформе и в одном пользовательском интерфейсе;
- провести проверку ЦИМ на соответствие требованиям Задания к разработке ЦИМ;
- пройти процедуру государственной экспертизы проектной документации, а также получить заключение экспертизы на ЦИМ.
Первым шагом «Кузбасспроект» стал поиск программного обеспечения, соответствующего требованиям «пилота».
«На одном из форумов мы оказались на выступлении отечественного вендора «Нанософт», был анонсирован продукт nanoCAD BIM Строительство, поддерживающий информационное моделирование. Мы узнали, что теперь nanoCAD закрывает не только задачи, связанные с инженерными системами, как это было в предыдущие годы, но и предлагает инструменты для моделирования архитектурных и конструктивных разделов, что соответствовало нашим потребностям. Во многом именно это подтолкнуло нас к началу пилотного проекта».
«Нанософт» предоставил проектировщикам тестовые/демоверсии продукта для изучения. Это позволило сотрудникам проектного института составить первое впечатление о программном продукте и в результате принять решение в его пользу. В качестве партнера по внедрению вендор предложил системного интегратора «РОМБИТ».
По словам Максима Дубенского, решающими стали следующие преимущества nanoCAD:
- программный продукт охватывал максимальное количество разделов, которые можно подготовить с помощью ПО на единой платформе;
- решение имело привычный пользовательский интерфейс для сотрудников, работавших ранее в зарубежном ПО, что позволяло быстро перейти к выполнению пользовательских задач.
На пилоте было решено использовать все инженерные BIM-решения «Нанософт»: nanoCAD BIM Строительство, nanoCAD BIM ВК, nanoCAD BIM Отопление, nanoCAD BIM Электро, а также nanoCAD GeoniCS, инструмент для автоматизации проектно-изыскательских работ в области землеустройства.
«Мы ставили перед собой задачу спроектировать реальный объект и освоить новые современные инструменты».
Одним из рисков пилотного проекта, по мнению Максима Дубенского, была юность продукта – nanoCAD BIM Строительство в сентябре 2024 года только выходил на рынок. Молодому BIM-решению от «Нанософт» не хватало кейсов по комплексному проектированию социальных объектов. Обсудив этот факт с вендором, стороны договорились, что проект школы также станет тестовым для нового решения «Нанософт». Проектировщики должны были работать в плотном контакте с партнером «РОМБИТ», отвечающим за интеграцию платформы и обучение. Также партнер стал связующим звеном между «Кузбасспроект» и вендором – он обрабатывал ошибки и сообщал разработчикам обо всех проблемах и недоработках программы.
Проект начался в феврале 2025 года с обучения персонала. Полученные знания закреплялись на пилотном проекте школы. Команда «Кузбасспроекта» и компании-партнера искала подходы для эффективного старта работы в новом ПО, создавала оптимальный перечень исходных данных, необходимых для проектирования, занималась систематизацией обратной связи по реальной эксплуатации и внедрению ПО. Внедренная система сбора обратной связи, технической поддержки и технического сопровождения была разделена на 3 направления: ошибки, поддержка улучшения.
К категории «поддержка» относились вопросы проектирования в nanoCAD, по которым сотрудникам «Кузбасспроект» требовалось разъяснение со стороны вендора.
«Ошибки» – недоработки софта, обнаруженные и зафиксированные проектировщиками, которые впоследствии будут переданы разработчикам «Нанософт» для исправления.
«К моменту нашего пилота «Нанософт» был совсем новым продуктом, и мы отчасти выполняли роль тестировщиков».
«Улучшения» – предложения по доработке продукта от пользователей. Таким образом за время проекта на сегодняшний момент команда передала разработчикам 135 задач поддержки, из них 35 ошибок и 48 предложений к улучшению.

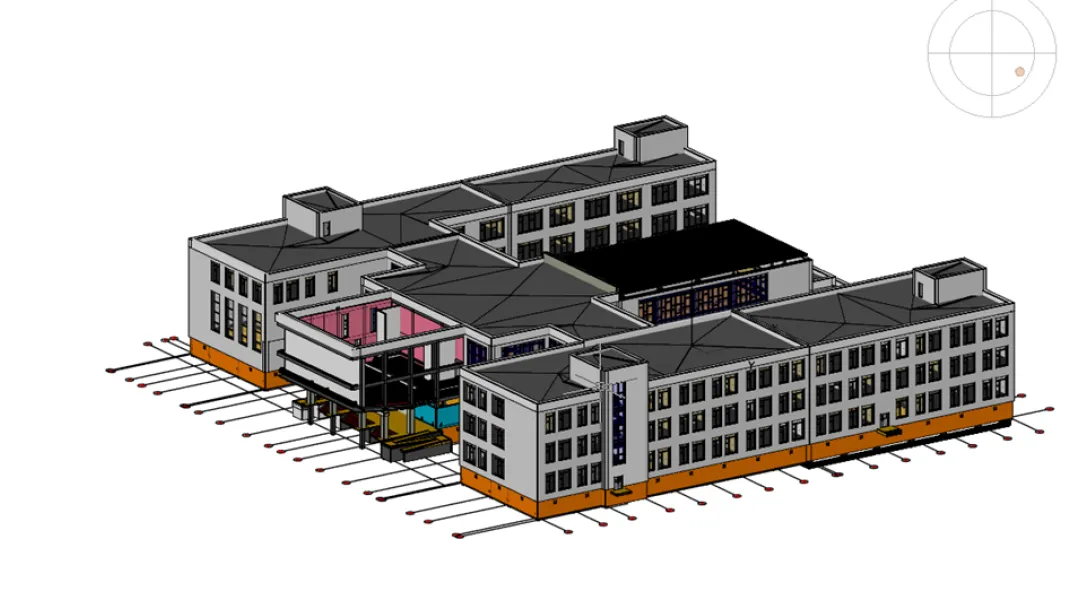

Работа над проектом школы началась с создания архитектурной модели с планами и разрезами. В пилоте принимало участие 10 специалистов с опытом работы в проектировании, прохождении государственной экспертизы проектной документации и высокой мотивацией к обучению.
Внедрение новых инструментов не обошлось без сложностей, одну из них вызвала высокие требования ПО к техническому оснащению, в особенности при проектировании крупных объектов.
«Специфика работы с софтом требовала больших мощностей. Эту проблему решено было устранять комплексно: разработчики модернизировали наиболее ресурсоемкие алгоритмы, а мы, в свою очередь, обновили «железо»».
С точки зрения команды «Кузбасспроект», большей проработки со стороны разработчиков требовал функционал компонента nanoCAD BIM Строительство «Архитектура». В частности, сложной задачей для команды проектировщиков стали многослойные конструкции, так как этот функционал сейчас еще дорабатывается вендором. Но команда проекта справилась со сложностями, об этом можно прочитать в отдельной подробной технической статье.

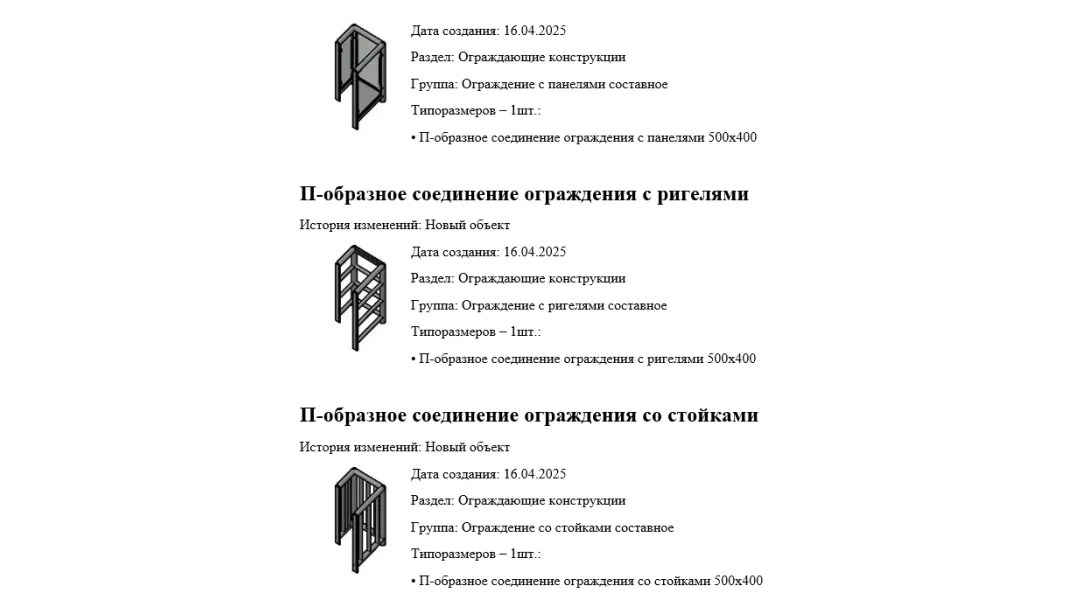

«В процессе выполнения пилота мы пополнили базу необходимыми элементами, например, витражей и окон. Вендор разработал библиотеку ограждений и продолжает её дорабатывать по нашим запросам».
«Ранее продукция «Нанософт» была ориентирована в большей степени на объекты промышленного направления. В то время как объекты гражданской инфраструктуры имеют ряд отличительных особенностей и требуют фокусировки на других элементах. Так, к примеру, коллизия на промышленном объекте решается довольно просто из-за более крупных масштабов помещения. В случае гражданских объектов проектировщик вынужден экономить каждый сантиметр. Поэтому важно отметить, что в процессе формирования модели необходимо отслеживать коллизии различных объектов».
«Работа с “Кузбасспроектом” помогла нам улучшить продукт, в частности, наполнить его полезными библиотеками элементов. Созданные по запросу клиента, они стали доступны для всех пользователей. Благодаря проекту школы у нас появились библиотеки специфических элементов ограждений, например, двухуровневые, подходящие под рост детей перила, четырехстворчатые окна, набор поручней, соответствующий требованиям ГОСТ для маломобильных групп граждан. Разработчик не может делать ПО в лабораторных условиях, нам важно видеть практику использования, знать о конкретных рабочих задачах. Так что пилотные проекты, подобные этому, позволяют нам быстрее двигаться вперед».
- использование лицензионного отечественного софта позволяет преодолевать трудности совместно с вендором, тогда как зарубежные продукты оставляют пользователя один на один с проблемами;
- функционал для создания собственных инструментов;
- возможность автоматически формировать спецификации;
- открытые к пополнению библиотеки объектов и стандартных документов;
- удобный и понятный интерфейс;
- инструмент «возврат» раскрывает меню с множеством совершаемых действий и позволяет сразу вернуться к нужному действию;
- хорошо отлажен механизм резервирования, что позволяет при наличии сбоев исключить потерю информации.
Сейчас проект школы находится в завершающей стадии. Команда «Кузбасспроект» детально проработала раздел архитектурных решений, в процессе – разделы конструктивных решений, отопления, вентиляции, водоснабжения, канализации. По мере готовности каждого из разделов команда пилота подгружает модели в ЦИМ. Проверки на коллизии проводятся в тестовом режиме.
Сейчас идет подготовка проекта для передачи его в экспертизу – выгрузка готовых чертежей и оформление пояснительных записок. За прошедший год команды «Кузбасспроекта», «РОМБИТ» и «Нанософт» совместно каждый день занимались модернизацией, развитием, оптимизацией отечественного программного продукта, который позволяет решать задачи в основном векторе развития государства и строительной отрасли, в частности.
«Итоги этого проекта подводить рано, он завершится тогда, когда первоклассник с рюкзаком на спине зайдет в современную школу, сядет за парту и в его жизни начнется новый этап. И может быть когда-нибудь он узнает от том, как создавалась его школа. А пока что, наш проект ожидает следующий этап – государственная экспертиза, о результатах которой мы обязательно расскажем».
