Цифровая трансформация строительства и машиностроения – это не просто тренд, а необходимость, продиктованная требованиями скорости, точности и стандартизации. В условиях стремительного развития технологий информационного моделирования (ТИМ) и курса на импортозамещение отечественные САПР-решения выходят на первый план, предлагая функционал, сопоставимый с зарубежными аналогами и при этом учитывающий российские нормативы и практики.

Среди таких решений заметное место принадлежит nanoCAD Механика PRO – мощному инженерному инструменту, позволяющему не просто проектировать те или иные объекты, а систематизировать знания, создавая библиотеки параметрических компонентов. Эти библиотеки становятся основой для изготовления реальных изделий, ускоряя процесс проектирования и минимизируя количество ошибок.

Ниже мы разберем, как nanoCAD Механика PRO может стать основой для разработки отечественных ТИМ-библиотек, какие преимущества эта программа имеет перед зарубежными САПР, как ее применение влияет на эффективность проектных процессов. И, если взглянуть шире, почему это не просто CAD, а шаг к цифровому будущему российской инженерии.

Если вы хотите сократить время, которое уходит на выполнение рутинных операций, повысить согласованность данных и создавать проекты, используя готовые интеллектуальные компоненты, эта статья – ваш проводник в мир современного проектирования.

Большинство современных отечественных ТИМ-продуктов обладают собственным широким функционалом для разработки компонентов библиотек. Логично спросить –зачем в этом процессе дополнительный продукт? Ответ – в таблице 1.

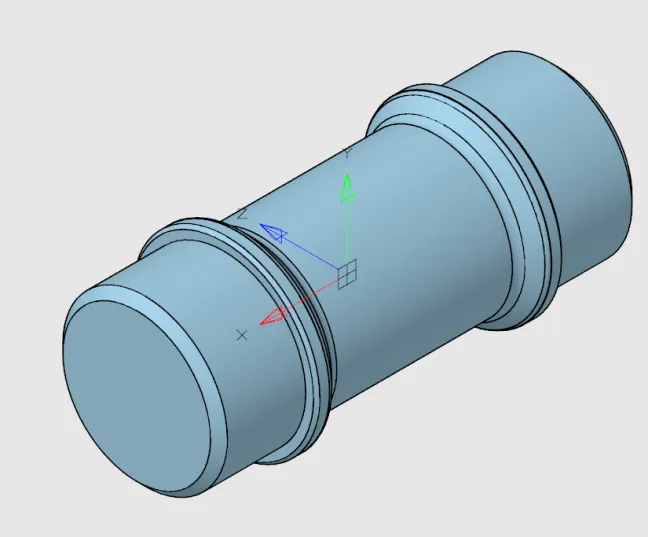

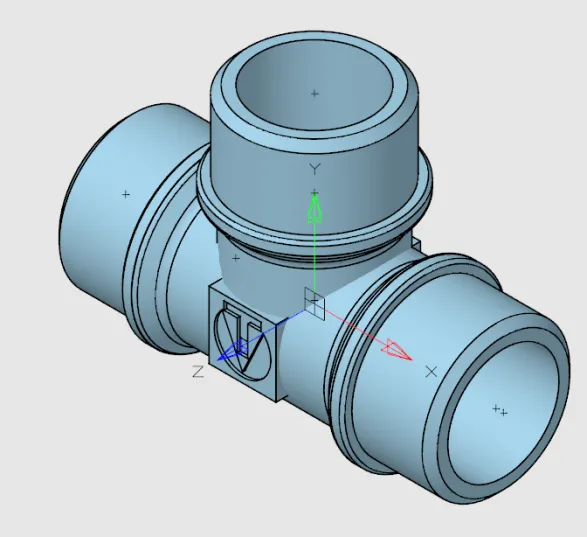

Наиболее эффективной программа nanoCAD Механика PRO показывает себя при моделировании компонентов, для которых нет референсов в виде 3D-графики. Проследим это преимущество на конкретном кейсе моделирования резьбового фитинга (рис. 1).

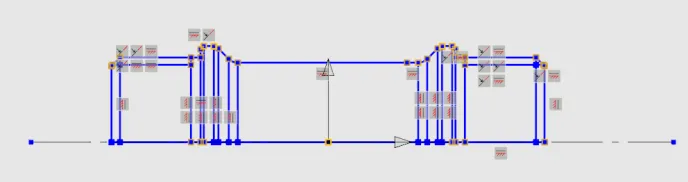

В отличие от логики, заложенной в ТИМ-решениях, nanoCAD Механика PRO позволяет использовать имеющиеся 2D-референсы напрямую, как параметрический эскиз объекта (рис. 2).

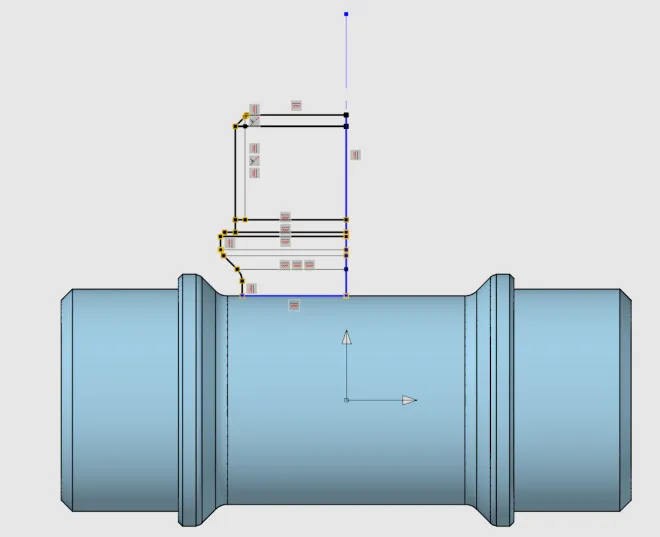

С помощью такого эскиза объект можно создать автоматизированно, предварительно обработав эскиз, сделав его доступным для выполнения операции вращения (рис. 3).

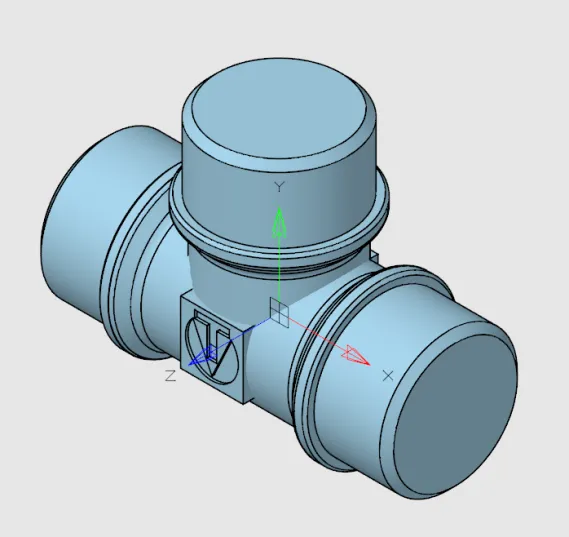

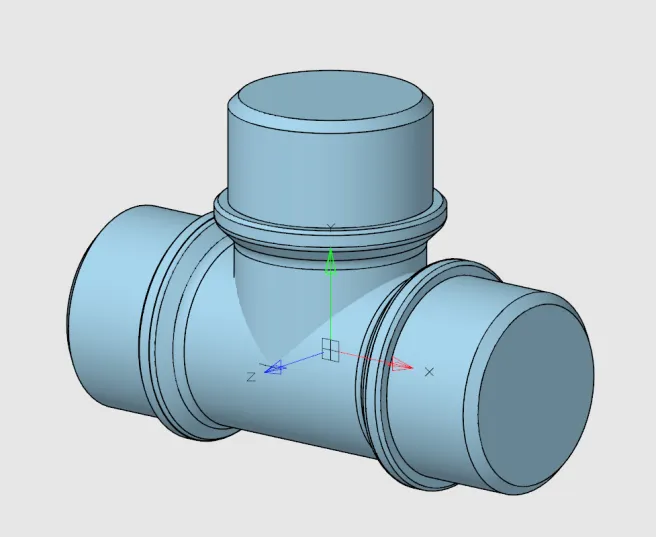

Далее в один клик мыши получаем готовое параметрическое 3D-тело (рис. 4).

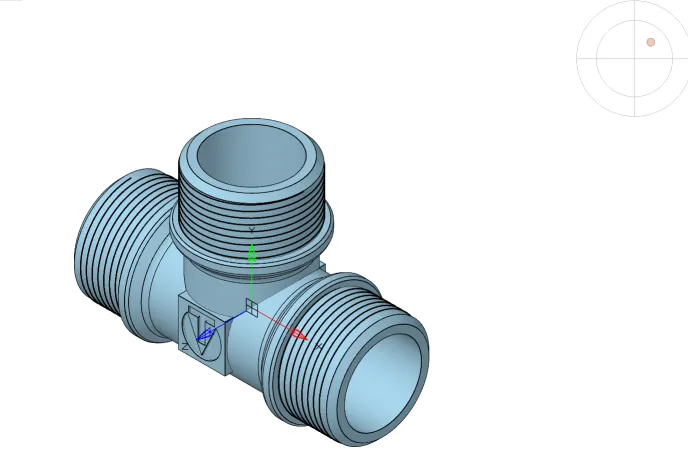

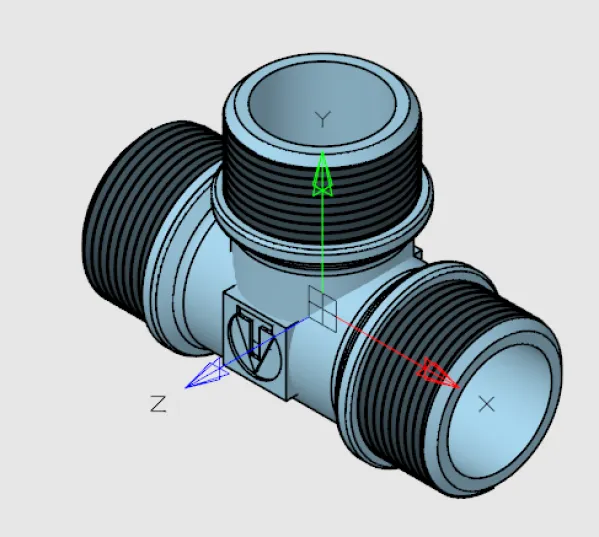

Для добавления ответвления пользователю будет нетрудно создать еще один эскиз, а затем выровнять его геометрию с основным телом (рис. 5). И одним кликом создать из него 3D-тело (рис. 6).

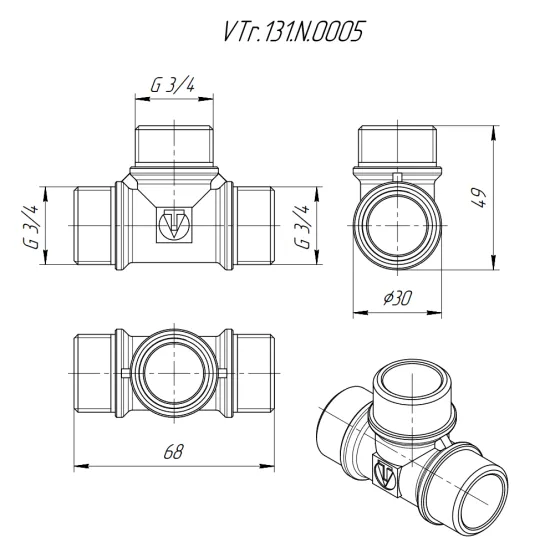

Таким же образом можно при необходимости перенести логотип производителя (рис. 7).

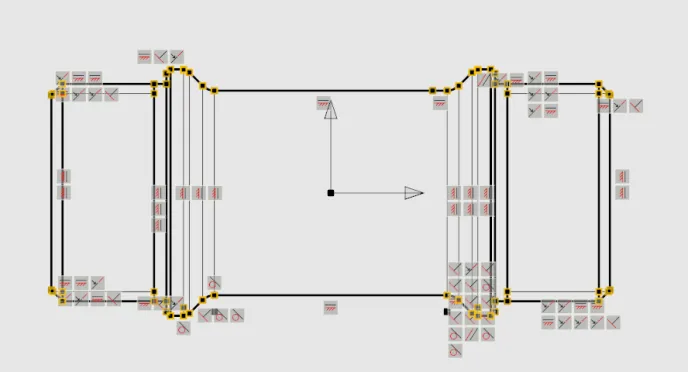

Проходная часть тройника создается в модели с помощью инструмента Отверстия (рис. 8).

Финальный шаг создания полноценной модели – добавление резьбы (рис. 9).

Созданную в nanoCAD Механика PRO модель можно передать в любой ТИМ-комплекс, применяя обменные форматы данных. При обмене с другими продуктами «Нанософт» можно использовать формат *.dwg – он обеспечит прямую и бесшовную передачу (рис. 10).

Благодаря специализированному инструментарию параметрического моделирования и стандартизированным библиотекам компонентов программа nanoCAD Механика PRO демонстрирует высокую эффективность при интеграции с отечественными ТИМ-решениями. В отличие от BIM-ориентированных систем она обеспечивает:

• простоту адаптации – готовые ГОСТ-совместимые элементы и гибкие параметрические шаблоны;
• технологичность – поддержку инженерных расчетов и подготовку данных для производства;
• автоматизацию – генерацию документации и минимизацию рутинных операций.

Это делает программу оптимальным решением при создании библиотек компонентов, сочетающих преимущества ТИМ с требованиями машиностроительного проектирования. Она не только упрощает работу инженеров, но и способствует развитию цифровых стандартов в отечественной промышленности.
