Рассмотрим, как в nanoCAD BIM Отопление создавать, сохранять и повторно использовать типовые обвязки отопительных приборов вместе с запорно-регулирующей арматурой.
Одна из ключевых задач проектировщика систем отопления – корректная расстановка отопительных приборов. При этом:
- типы радиаторов и схемы обвязки, как правило, стандартны и повторяются от проекта к проекту;
- ручное создание обвязки каждый раз увеличивает трудозатраты и риск появления ошибок.
Рациональное решение – сформировать библиотеку типовых обвязок отопительных приборов и несколькими кликами мыши вставлять их в проект. Это ускоряет проектирование и обеспечивает единообразие решений.
Для хранения типовых решений рекомендуется создать отдельную базу данных (необязательно, но удобно для навигации и повторного использования).
- Установите программу nanoCAD BIM Отопление. Редактор БД (доступна в Личном кабинете на сайте nanocad.ru).
- Откройте nanoCAD BIM Отопление. Редактор БД.
- В появившейся экранной форме (рис. 1) нажмите Новая база данных.
- Задайте имя (например, Обвязка) и нажмите ОК (рис. 2).

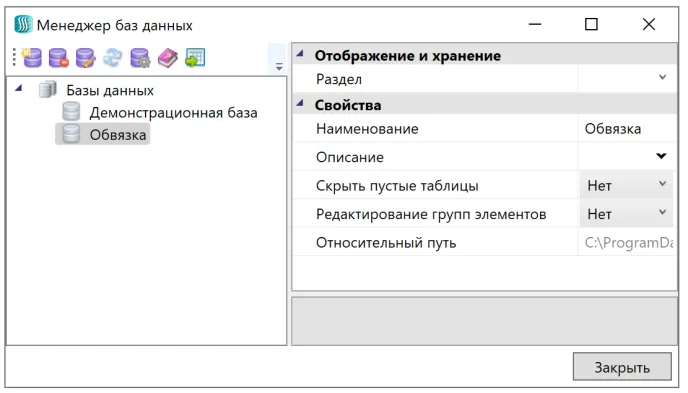

Новая база данных создана (рис. 3).
После создания файла базы данных (.db) его необходимо разместить в библиотеке оборудования программы.
Стандартные пути хранения:
- C:\ProgramData\Nanosoft\nanoCAD BIM Отопление. Редактор БД ХХ\Data – для Редактора баз данных;
- C:\ProgramData\Nanosoft\nanoCAD BIM Отопление x64 ХХ\Data – для nanoCAD BIM Отопление,
- где ХХ – номер версии.
Если библиотеки оборудования расположены не по стандартному пути, то посмотреть их местоположение можно по нажатии на кнопку в Редакторе баз данных или в nanoCAD BIM Отопление при работе с базами данных.
Все дальнейшие действия производятся в программе nanoCAD BIM Отопление.

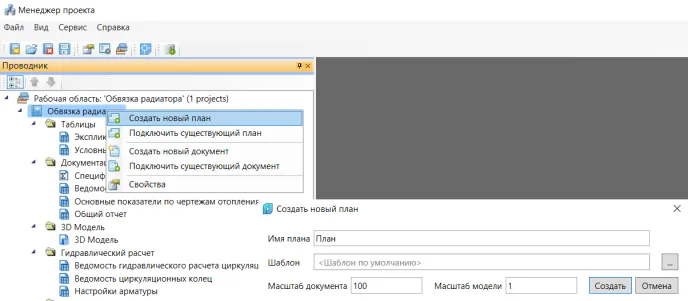

- Создайте новый проект (временный) с произвольным названием (рис. 4).
- Добавьте план формата *.dwg.
- Откройте этот план по двойному клику мыши.
- В закладке Отопление нажмите кнопку и создайте фиктивный этаж для вставки отопительного прибора, обвязку которого будем заносить в базу данных. Размеры прямоугольника – границы этажа – должны быть такими, чтобы отопительный прибор, который мы будем вставлять на планировку, полностью находился внутри прямоугольника (например, 2000×1000 мм).

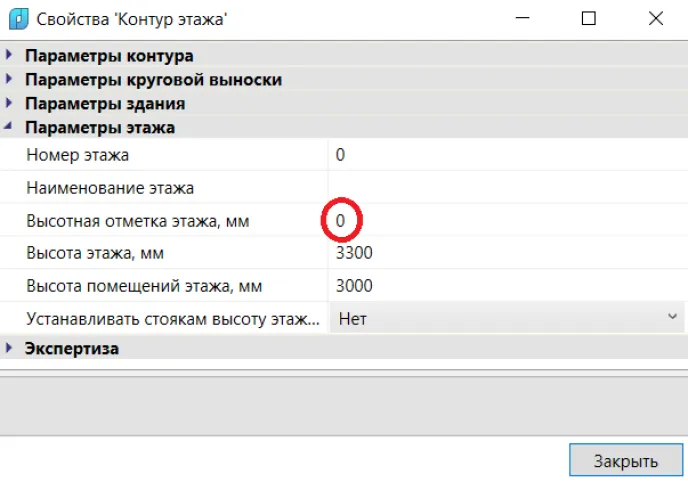

5. Убедитесь, что Высотная отметка этажа равна 0 мм (рис. 5).
Перед созданием обвязки необходимо загрузить оборудование в базу проекта.
Для примера создадим типовую обвязку двухтрубной системы, состоящую из чугунного радиатора МС-140-500, водогазопроводных труб Ду 15, термостата, шарового крана и крана Маевского.
Элементы выбираются из демонстрационной базы и экспортируются в проект.
- На ленте в закладке Отопление нажмите кнопку .
- В левой части появившейся экранной формы выберите базу данных Демонстрационная база.
- Из этой базы данных поочередно выбирайте и экспортируйте в базу данных проекта те элементы, которые вы будете использовать в обвязке. Например, выберите следующие элементы:
- Устройства ⇒ Запорная арматура ⇒Клапан ⇒ RA-G ⇒ Клапан RA-G Ду15 прямой;
- Устройства ⇒ Запорная арматура ⇒ Краны и вентиля ⇒ Другой ⇒ Кран Маевского ⇒ кран Маевского;
- Устройства ⇒ Запорная арматура ⇒ Краны и вентиля ⇒ Шаровой ⇒ с рычажной рукояткой ⇒ Кран 1/2"×1/2" В-В;
- Устройства ⇒ Отопительные приборы ⇒ Радиаторы, секции радиаторов и конвекторы ⇒ Секции радиаторов ⇒ Чугунные ⇒ МС-140 ⇒ МС-140-500;
- Устройства ⇒ Трубы ⇒ Труба ⇒ Стальные водогазопроводные ⇒ Ду 15 ⇒ 15.

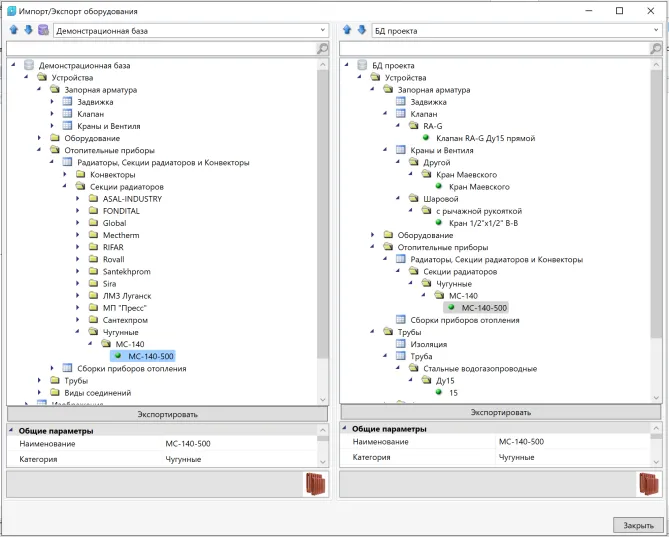

После того как все необходимые элементы загружены в базу данных проекта (рис. 6), приступайте к созданию типовой обвязки отопительного прибора.

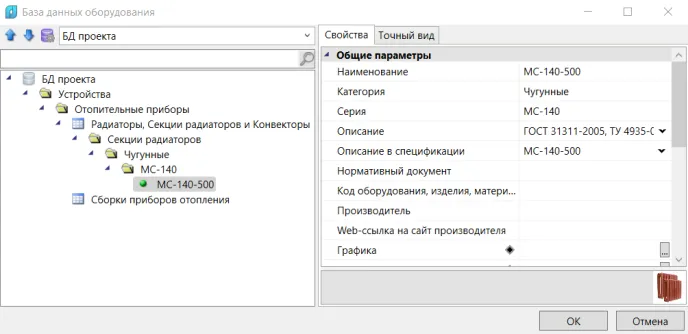

На ленте в закладке Отопление нажмите кнопку Установить радиатор. Укажите точку вставки отопительного прибора в середине ранее созданного этажа. В появившейся экранной форме (рис. 7) выберите радиатор МС-140-500 и нажмите ОК.

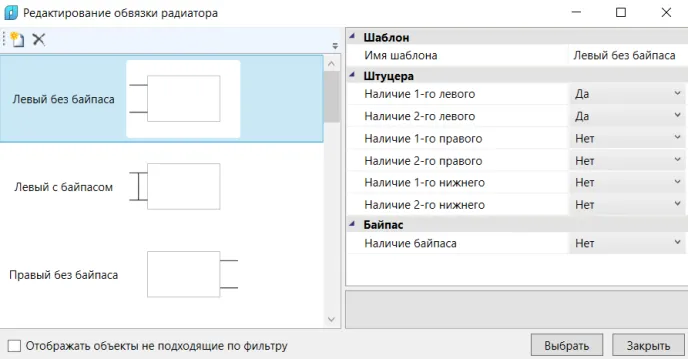

В появившейся экранной форме (рис. 8) выберите схему обвязки «Левый без байпаса» и нажмите кнопку Выбрать.

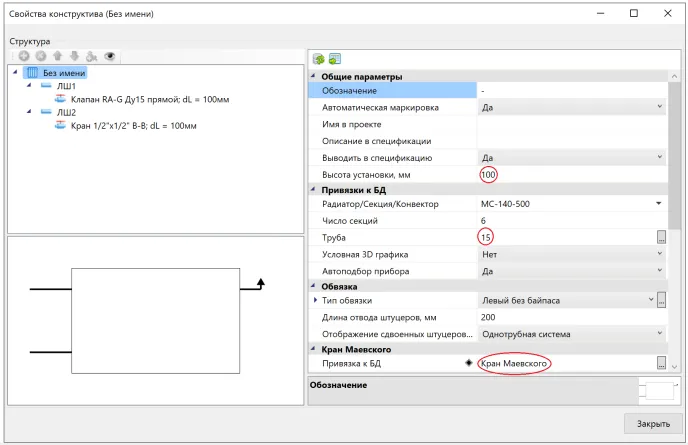

Далее в левой части экранной формы (рис. 9), используя кнопку , на верхнем и нижнем патрубке подводки задаем соответственно:
- Клапан RA-G Ду15 прямой;
- Кран 1/2"×1/2" В-В.
В правой части экранной формы, используя кнопку , выбираем из базы данных проекта:
- в строке Труба – Трубопровод стальной водогазопроводный Ду 15;
- в строке Привязка к БД для крана Маевского – Кран Маевского.
В строке Высота установки, мм задаем значение 100.
Больше для создания стандартной обвязки отопительного прибора ничего не требуется. Остальные параметры будут задаваться в проекте при использовании данной типовой обвязки.
Переходим к занесению типовой обвязки отопительного прибора в базу данных проекта.

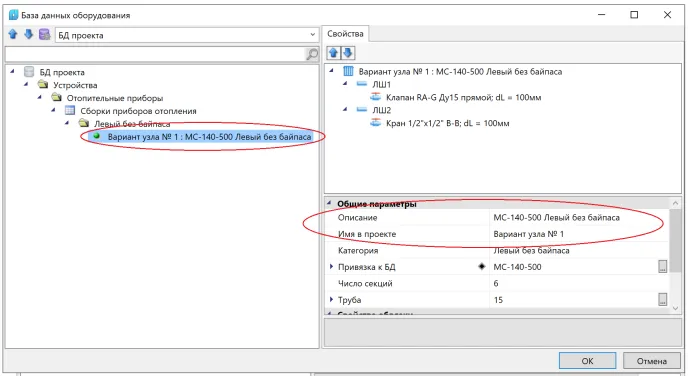

Нажмите кнопку в правой части экранной формы. В появившемся меню (рис. 10) задайте значения в строках Имя в проекте и Описание.
При этом стандартная сборка записывается в проект следующим образом:
• создается папка с именем, соответствующим схеме обвязки (в данном случае – Левый без байпаса);
• имя обвязки формируется так: Имя в проекте : Описание.
Требований к наименованию типовых обвязок нет, но важно, чтобы по названию было понятно, из каких элементов состоит обвязка.
Осталось сохранить типовую обвязку в базе данных программы.

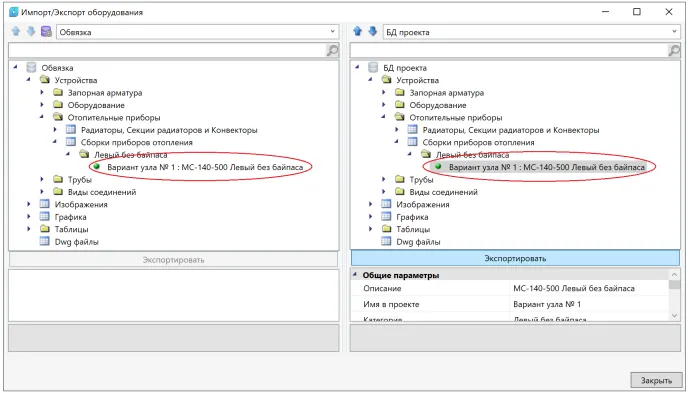

На ленте в закладке Отопление нажмите кнопку . В появившейся экранной форме (рис. 11):
• в левой части выберите созданную базу данных Типовые обвязки отопительных приборов;
• в правой части установите курсор на типовую обвязку;
• нажмите кнопку Экспортировать.
Вставка отопительного прибора с готовой обвязкой осуществляется точно так же, как вставка прибора без обвязки. Преимущество для проектировщика состоит в том, что ему не приходится выполнять рутинные операции по обвязке отопительного прибора и можно сразу переходить к следующим этапам проектирования.
Следует отметить, что все использованные в проекте варианты обвязок отопительных приборов автоматически сохраняются в базе данных проекта. Поэтому если вы планируете использовать эти обвязки в дальнейшем, их можно экспортировать из базы проекта в стандартную базу данных оборудования nanoCAD BIM Отопление.
Перед экспортом рекомендуется отредактировать значения Имени и Описания, так как они формируются автоматически и не всегда интуитивно понятны.
