Геоточка представляет собой точку координатной геометрии, которая помимо координат может содержать дополнительные атрибуты и стили отображения меток и маркеров. Геоточки импортируются в документ или создаются вручную. Они представлены отдельными объектами, отличными от обычных точек. Для удобства управления и отображения геоточки могут организовываться в группы

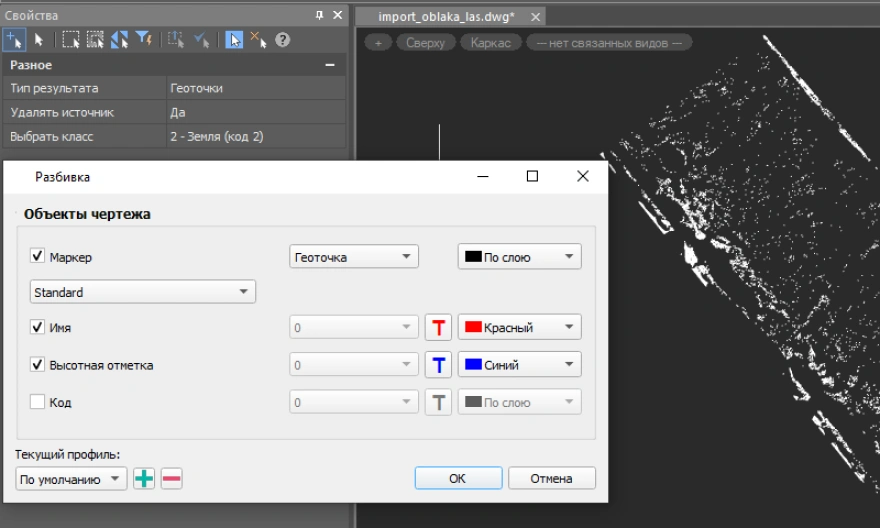

• Облако точек: импортируйте данные лазерного сканирования, преобразуйте их в геоточки и постройте поверхность.
• Триангуляция: постройте поверхность на основе набора точек, разбивая область на треугольники.
• Контуры: создайте контуры на основе изолиний или уровневых кривых и используйте их для построения поверхности.
• Интерполяция: интерполируйте значения между точками для создания корректной поверхности

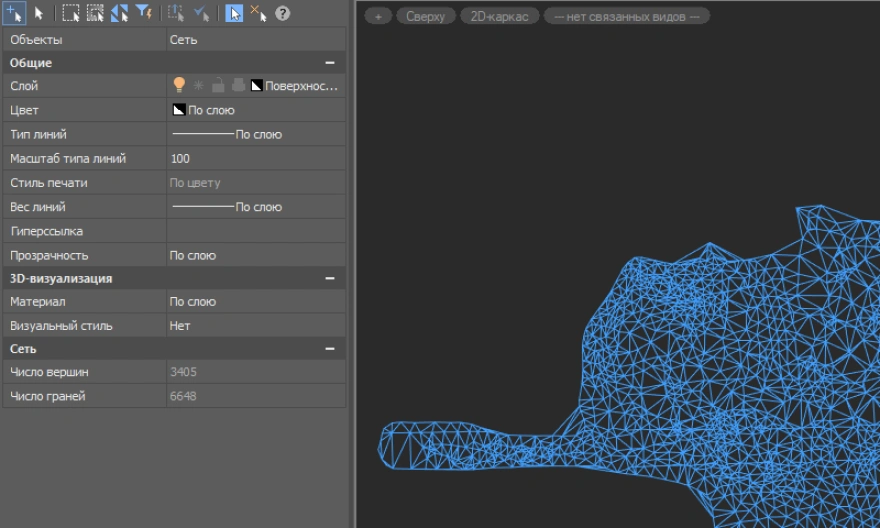

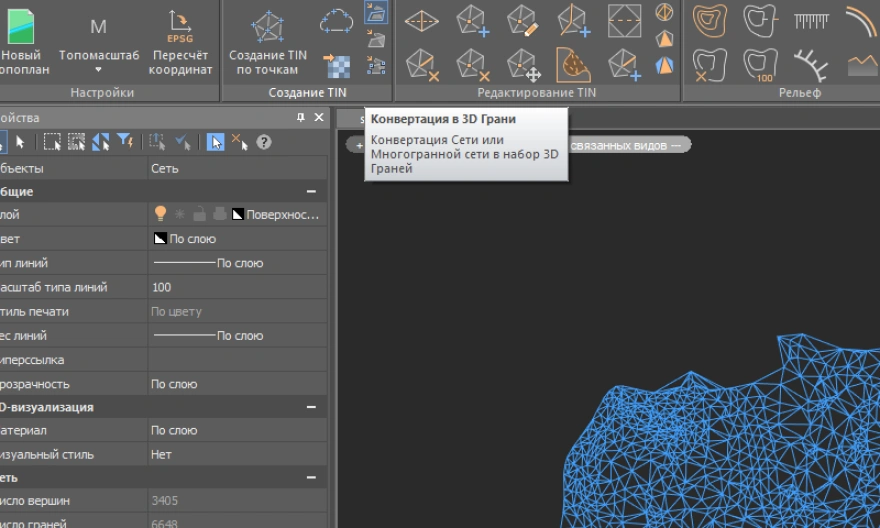

Команды для изменения типа триангуляционной модели, которая создана командой Создание TIN по точкам. Модель может быть преобразована в сеть (SubDMesh), многогранную сеть (PolyFaceMesh) или набор 3D-граней

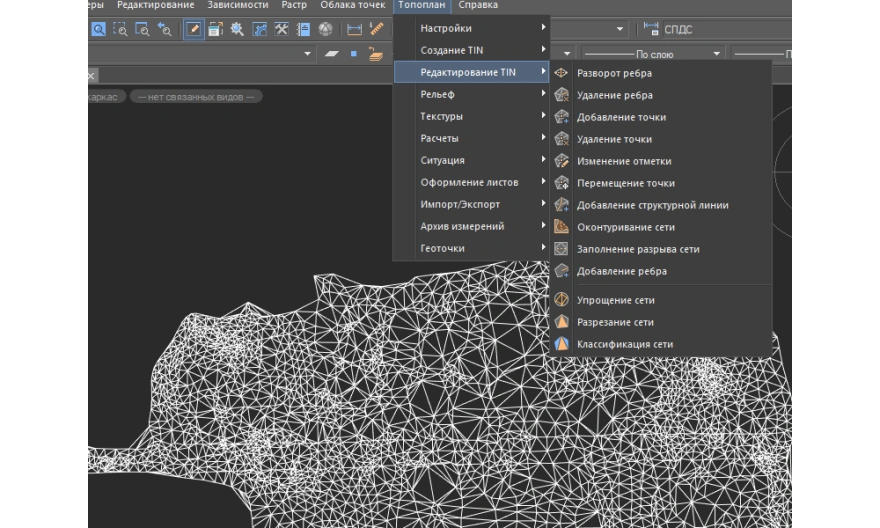

В командах модуля реализован удобный интерфейс выбора и редактирования точек, ребер, областей поверхности. Пользователю предоставлена возможность без затруднений изменять и уточнять поверхности в соответствии с требованиями проекта

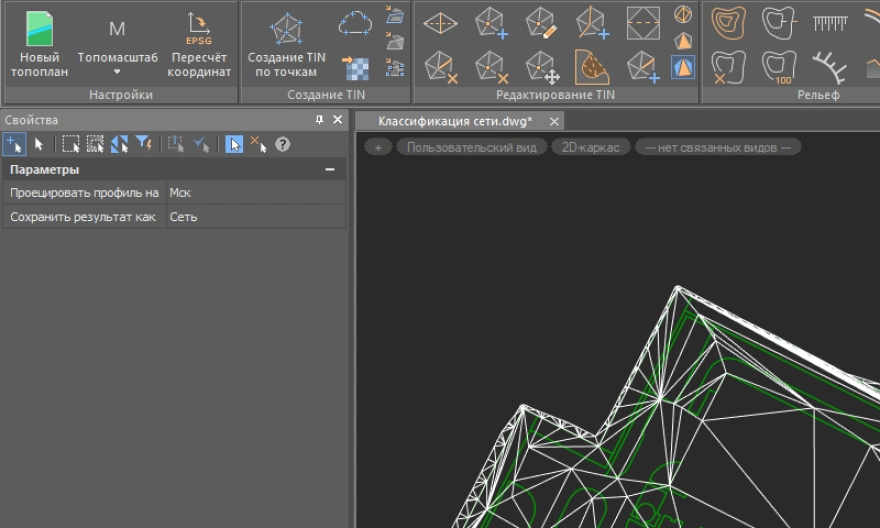

Команда разделения сети на участки (контуры) – например, для отделения дорог от газонов. Классифицированные участки сети можно разложить по слоям для управления отображением, настраивая видимость, цвет и прозрачность

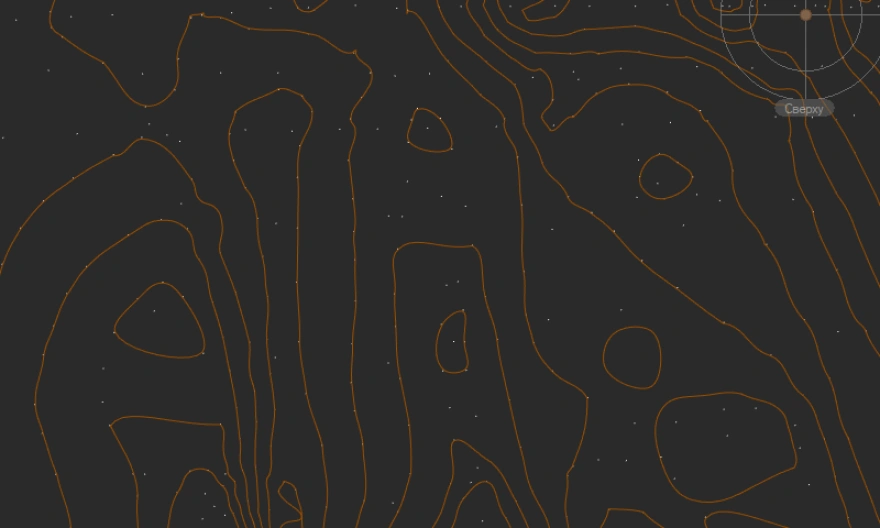

Команда создания горизонталей на основе объектов сети или многогранной сети. Горизонтали можно разделить на несколько типов, включая основные, дополнительные и вспомогательные, к ним могут быть добавлены подписи и бергштрихи

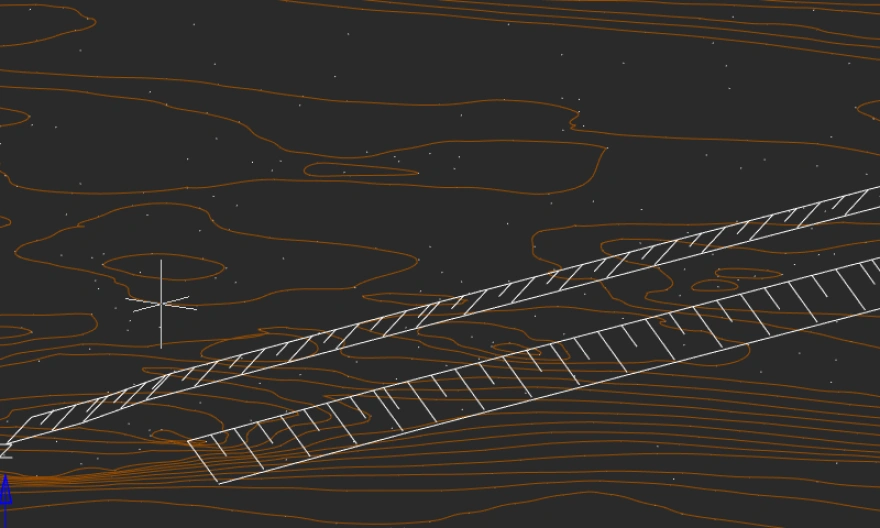

Модуль «Топоплан» предоставляет различные инструменты построения откосов. Учитываются тип откоса (неукрепленный, укрепленный, берег обрывистый и т.д.) и способ создания откоса в чертеже (вручную или выбором из линейных объектов). Можно настроить параметры сглаживания, назначить слой для откоса и выполнить другие операции

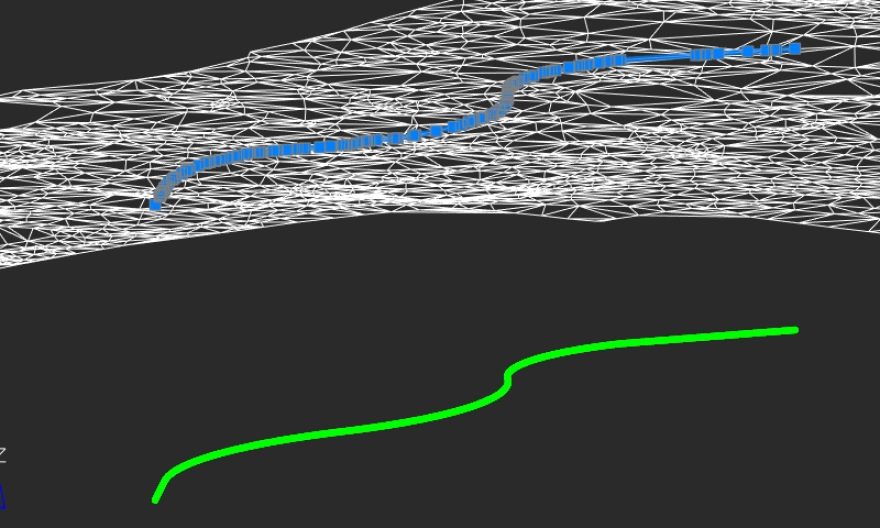

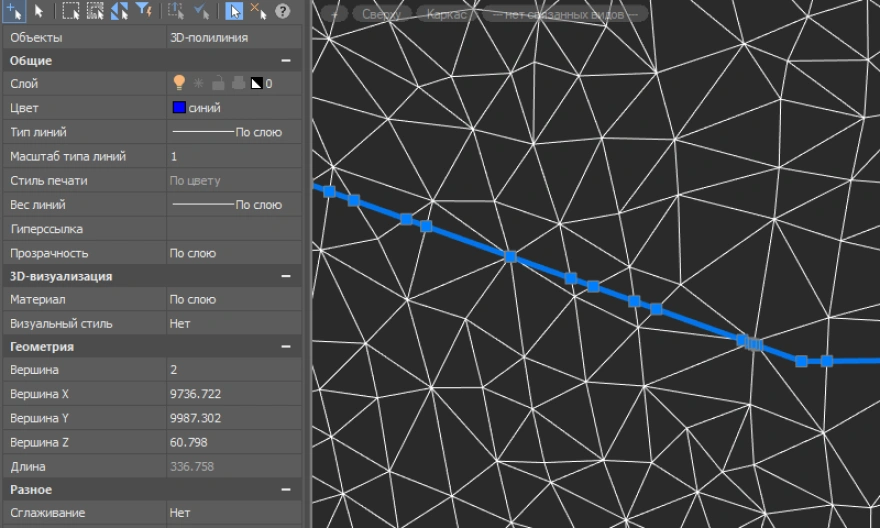

Команда Построение профильной линии позволяет создать объект типа «3D-полилиния», лежащий на сети и точно повторяющий рельеф ее поверхности в указанном месте. Для создания объекта необходима построенная триангуляционная сеть

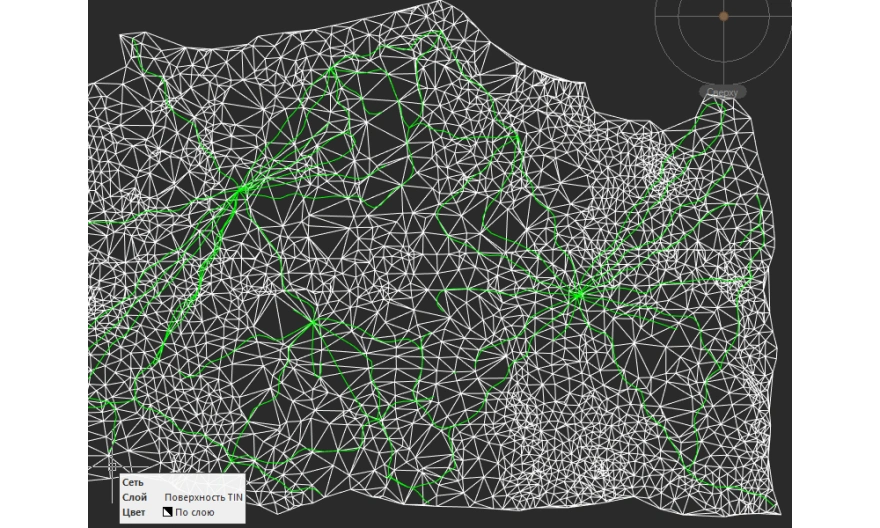

Поиск и выделение ключевых линий на поверхности. Эти линии могут быть различными элементами рельефа, такими как тальвеги (речные долины), бровки (склоны), гряды и др.

Проецирование существующих элементов плана на поверхность. Можно выбрать полилинии или другие типы линий и затем спроецировать их на плоскость сети

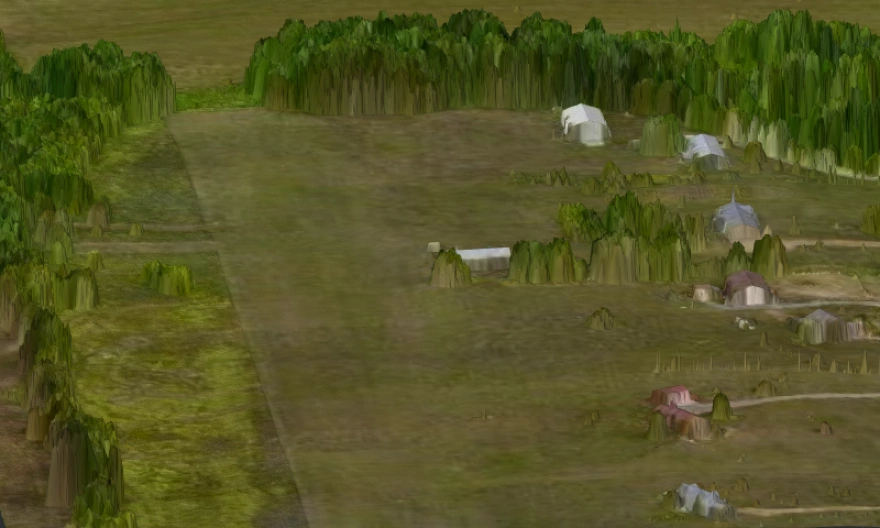

Команда позволяет создать текстурированную поверхность на основе облака точек, используя различные настройки, такие как размер текстуры и формат изображения. Результат выполнения операции – фотореалистичное изображение земельной модели

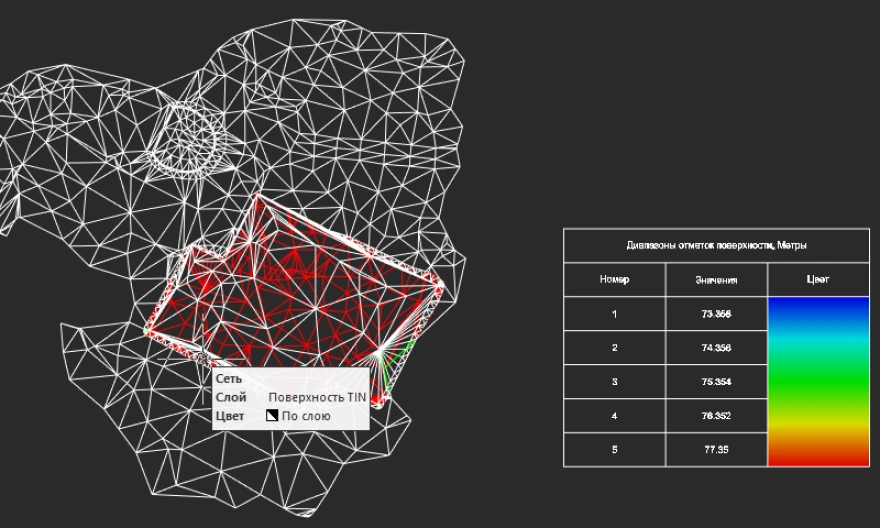

Объемы между моделями, объем поверхности, площадь участка поверхности, разность поверхностей. Включена функция формирования легенды с градиентной заливкой по высоте. Расчеты помогают определить объемы земляных работ, вычислить площади и провести анализ поверхностей для проектирования и планирования
